Legacy8080の量産仕様のプリント基板が完成しましたのでご案内いたします。

今まで写真で紹介してきたプリント基板はグリーンレジスト処理を行う前の生基板でした。
量産基板ではグリーンレジスト処理と部品の取付けが間違いなく出来るようにシルク印刷で部品配置の説明が印刷されています。

Legacy8080のプリント基板は機能ごとに全部で４枚に分かれています。

基板１．「マイコンメインボード」CPUやインターフェース、クロック回路などが実装されています。
基板２．「メモリ＋ＲＴＣボード」512KbyteのメインメモリLSIとリアルタイムカレンダークロックICが実装されています。
基板３．「コンソールパネル キースイッチボード」コンソールパネルのスイッチと関連制御回路が実装されています。
基板４．「コンソールパネル LEDボード」コンソールパネルのLEDと関連制御回路が実装されています。

以下に各基板の写真を掲載します。

基板１．「マイコンメインボード」 （基板サイズ 310mm Ｘ 180mm）

CPU「Z８S180」や汎用インターフェースLSI「８２C５５」、RS‐232C、MIDI、セントロニクスプリンタインターフェースなどの各種インターフェースを実装しているLegacy8080の本体基板です。DOS/V互換機の「マザーボード」に相当します。

ICや抵抗・コンデンサー等をハンダ付けして組み立てる「部品キット」も計画しているので各部品の取り付け位置の確認が出来るように基板上に部品名称や部品仕様をシルク印刷で表示しています。

基板２．「メモリ＋ＲＴＣボード」　　　　（基板サイズ 38mm Ｘ 42mm）

Legacy8080の512KbyteメインメモリLSIとリアルタイムクロックICを実装している小さな基板でマイコンメインボードに亀の子状で実装します。

メインメモリLSIとリアルタイムクロックICはピン間隔が狭いフラットパッケージなので、部品キットで提供するとハンダ付けに高度な技術が必要になります。初心者でも組み立てられるようにこの部分だけは部品キットの場合でも完成基板として提供できるように小さな基板として独立させています。

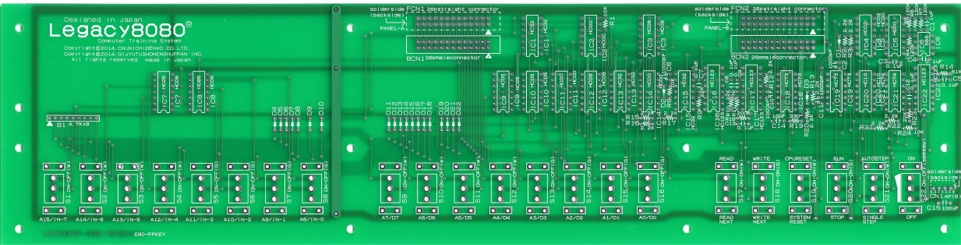

基板３．「コンソールパネル キースイッチボード」　　　（基板サイズ 416mm Ｘ 105mm）

Legacy8080のフロントパネルに並んだミニコンスタイルのキースイッチを取り付ける基板です。キースイッチ操作に関連する回路もこの基板に実装されています。

基板取り付けタイプのキースイッチと補強版取り付けタイプのキースイッチの両方が取り付けできるように工夫された基板になっています。

コンソールパネル キースイッチ基板は、２本の２６ピンフラットケーブルでマイコンメインボードと接続されます。

コンソールパネル キースイッチ基板は２個のコネクタでコンソールパネル LED基板と結合して使用します。

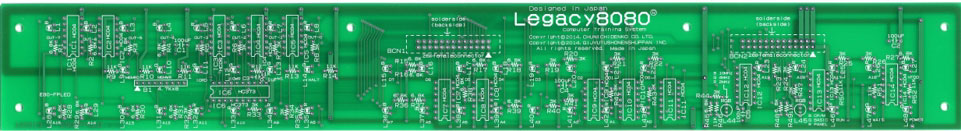

基板４．「コンソールパネル LEDボード」　　　（基板サイズ 416mm Ｘ 56mm）

Legacy8080のフロントパネルに並んだ赤・青・緑のLEDと三色LEDを取り付ける基板です。LEDの点灯制御に関連する回路もこの基板に実装されています。

LEDの取り付けは、「LEDスペーサー」で基板から適切な間隔を保って実装されて、フロントパネル表面からLEDの先端が少し出っ張る位置に調整されます。

コンソールパネル LED基板は２個のコネクタでコンソールパネル キースイッチ基板と結合して使用します。
